天穹120外平开防护窗

发布单位：　发布人：佛山市卡塔门窗有限公司　发布时间：2025/6/12 16:36:04 关注度：

查看详情

产品说明
一、材料优点
1. 型材与粉末工艺：采用华建6060-T66超高精级铝型材，强度高,精度好,可塑性强,易于加工,耐磨性好，表面采用静电粉末喷涂金属粉，抗紫外线、耐腐蚀、抗氧化、附着力强；
2. 胶条：采用海达华萱三元乙丙加复合发泡材质，多腔体等压胶条设计，焊接工艺，等压胶条具有材料均匀、密度一致、不易变形的特点，能够提供优异的密封性和粘合性能、还具有保温、防水减震、耐高温、耐腐蚀、耐老化、耐磨损的特性，能够在各种环境下保持稳定的性能。
3.隔热条：采用宝泰PA66-GF25多腔体条，品质更优，提高门窗的保温、隔热性能，并且能够有效降低能耗的损失。
4.品牌系统五金：采用德国品牌丝吉利娅外开窗纱一体五金（含执手），承重可达 60kg。
5.优势提炼：（1）.采用德国丝吉利娅品牌五金；(2).隔热条为山东宝泰PA66隔热条，且隔热条全部为自主设计开模，且均为多腔体设计，匹配度更高，隔热保温性能更强；（3）主型材承重部位型材厚度达到2.8mm，让整框强度更高。（4）固定四面采用斜边腔体压线，美观的同时也更安全。（5）.多种厚度压线可选，玻璃匹配度更高。（6）创新采用4道密封设计，密封性更强。
产品说明

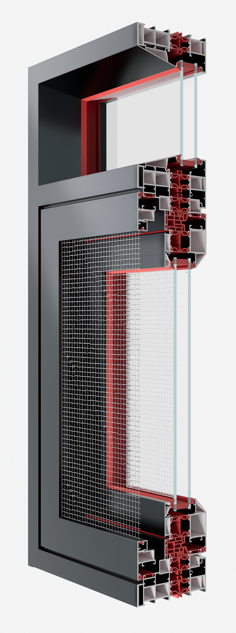

二、样角图

产品说明
三、技术参数
1.外框尺寸：占墙宽度：120 mm 、室内看面：30mm 、室外看面：49mm ；
2.中梃尺寸：占墙宽度：120 mm 、室内看面：30mm 、室外看面：69mm ；
3.玻扇尺寸：扇厚：74 mm 、室内看面：29mm 、室外看面：77mm ；
4.主型材壁厚：框 1.8-2.8 mm，扇1.8-2.0 mm；
5.隔热条规格：框 34 mm（腔体条）、扇 34 mm（腔体条）；
6.标配玻璃规格：5 20A 5 黑色铝条；
7.组角工艺：标配膨胀角码组角注胶工艺；
8.排水方式：防风式排水盖；
9.压线款式：扇压线标配直角闭口压线；固定压线为斜边压线，压线均为闭口压线；
10.纱网：标配 35 高清金刚网（0.35mm 丝径/16 目/）；
11.胶条：标配焊接等压胶条；
12.颜色：常备内外色;银河灰（金属粉）、摩卡棕（金属粉）；
四、窗型结构
1.框扇内外搭接：内外齐平,美观、密封、防盗，内开扇标配金属R角、减少生活中的安全隐患；
2.整窗采用垂直等温线设计结构；
五、五金及方式：
1.玻扇外平开纱网内平开（丝吉利娅外开窗纱一体五金丝吉利娅有基座执手）；
2.玻扇外悬纱网内平开（坚朗单外悬玻扇铰链塔奥帝诺五金塔奥帝诺有基座执手）；
3.玻扇外开上悬纱网内平开（迈托外开上悬五金迈托斯有基座执手）
开扇尺寸范围：

内容名称	设计参数（MM）	备注
120外平开窗	480≤W≤800、650≤H≤1500	以包两支料尺寸计算
120外开下悬	580≤W≤800、900≤H≤1500	以包两支料尺寸计算
单扇承重	60 KG
